随着新能源产业的发展，氢能作为一种清洁可再生的能源，具有重要的研究意义，光催化分解水是一种理想的产氢手段。本期岛津XPS 用户成果分享继续介绍复旦大学化学系戴维林教授研究团队近期在光催化领域研究的一些进展及XPS测试技术在其中的应用。

成果简介:共价有机骨架/NaTaO3 S型异质结构的合理设计促进光催化析氢

复旦大学戴维林教授课题组通过表面氨基修饰以及原位水热过程合成了一种共轭有机框架（COF）材料TpBpy/NaTaO3复合光催化剂，并利用原位光照XPS（X射线光电子能谱）以及DFT理论计算证明其属于S型光催化反应机理，为设计合成高效稳定的光催化材料提供了新思路。岛津公司参与该项研究工作，相关合作研究成果发表于胶体与界面领域国际权威SCI期刊《Journal of Colloid and Interface Science》（IF=9.9）上。

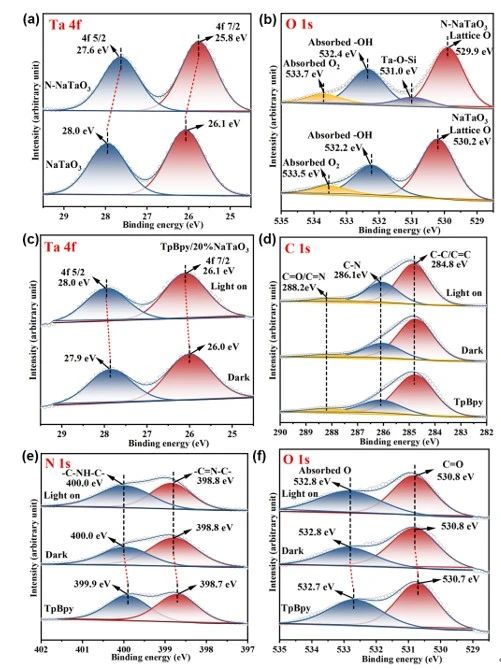

图1. N-NaTaO3与NaTaO3的(a) Ta 4f、(b) O 1s高分辨率XPS谱图，(c) 原位光照前后TpBpy/NaTaO3的Ta 4f高分辨率XPS谱图，原位光照前后TpBpy以及TpBpy/NaTaO3的(d) C 1s 、(e) N 1s、(f) O 1s高分辨率XPS谱图

研究工作利用3-氨丙基-三乙氧基硅烷在NaTaO3纳米立方体表面修饰氨基，并进一步通过席夫碱反应在NaTaO3纳米立方体表面生长TpBpy-COF，从而构筑了以共价键连接的TpBpy/NaTaO3复合光催化剂。光催化产氢测试结果表明，在模拟太阳光照射下，复合光催化剂的最佳产氢活性达到了17.3 mmol·g-1·h-1，分别是单独NaTaO3以及TpBpy的173和2.4倍。图1给出了TpBpy/NaTaO3复合材料以及各单一材料中元素的精细XPS谱图，图a，b中Ta结合能的变化以及Ti-O-Si键的出现可以证明NaTaO3表面成功修饰了氨基。图c-f表明，无光照条件下，与纯NaTaO3相比，TpBpy/NaTaO3的Ta 4f峰的结合能降低；而与纯TpBpy相比，N 1s结合能以及O 1s结合能均升高，说明在非光照条件下，复合材料中二者紧密结合，并发生了电荷转移，电子倾向于从TpBpy转移至NaTaO3。进一步通过原位光照XPS技术研究了复合材料在光反应过程中电子的转移情况。可以看出，在光照条件下，复合材料中Ta 4f轨道XPS谱峰的结合能升高，说明在该过程中，NaTaO3失去电子，结合理论计算结果，证实了该光反应过程的S型催化反应机理。

仪器介绍

全新一代Kratos AXIS SUPRA+ 是基于卓越的研发与制造，兼备高分辨采谱和快速平行成像功能的多技术型 X 射线光电子能谱（图2）。

• 卓越的便捷性：集样品全自动传输、全自动分析、智能数据采集处理于一体，体现了卓越的便捷性。

• 优异的性能：拥有多种 X 射线源、大半径双层能量分析器，杰出的荷电中和技术，使其获得了优异的性能。

• 丰富的扩展性：高能Ag Lα单色X射线源可有效区分光电子峰和俄歇峰并增加探测深度；搭配适应1000°C高温、3 MPa高压及模拟反应气氛的准原位催化反应池；适合不同波长和功率激光及模拟太阳光实时照射样品表面，在样品分析室进行原位光催化反应的光纤系统。

图2 复旦大学化学系X射线光电子能谱仪

参考文献：Huihui Zhang, Huajun Gu, Yamei Huang, Xinglin Wang, Linlin Gao, Qin Li, Yu Li, Yu Zhang, Yuanyuan Cui, Ruihua Gao*, Wei-Lin Dai*. J. Colloid Interface Sci., 2024, 664, 916-927.

本文内容非商业广告，仅供专业人士参考。
