各位小伙伴好，在GC日常使用中，是不是经常会遇到更换毛细管色谱柱、更换检测器的情况呢？这个时候，需要用量具或Pre-Fix工具去确认毛细管色谱柱插入到进样口或检测器的长度，如果这个长度错误，可能会出现不出峰、峰变小或峰拖尾的情况。如果遇到量具丢失或者Pre-Fix工具插孔被异物堵塞的情况，我们拿着色谱柱，会感到一片茫然、束手无策。你遇到过这种尴尬的情况吗？为了避免这种尴尬，本期推文就对安装毛细管柱长度做一个归纳。

使用传统石墨压环固定毛细管色谱柱的插入长度

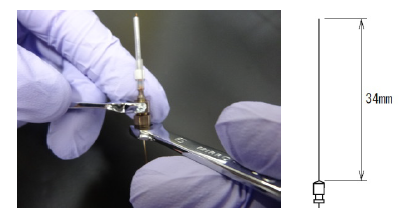

毛细管色谱柱插入到SPL进样口的长度相对固定，其为34mm，如图1，WBI进样口也为34mm(当使用内径0.53mm大口径毛细柱进行不分流分析时长度为15mm)。

图1：石墨压环固定的毛细柱插入SPL长度

然而对于不同检测器，毛细管色谱柱插入检测器的长度是不一样的。下面为常见岛津各型号GC不同检测器的色谱柱插入长度。

01、色谱柱插入长度

GC-2010 / GC-2010Plus / GC-2010Pro的检测器侧插入长度，见表1：

表1备注：*为使用金属毛细柱时，缩短5～6mm。

02、色谱柱插入长度

GC-2014/GC-2014C的检测器侧插入长度，见表2：

表2备注：*为使用金属毛细柱时，缩短5～6mm。

03、色谱柱插入长度

GC-2030的检测器侧插入长度，见表3：

表3备注：*为使用金属毛细柱时，缩短5～6mm。

使用ClickTek金属压环固定毛细管色谱柱的插入长度

ClickTek金属压环作为目前岛津旗舰气相色谱仪GC-2030配合智能扣广泛使用的一种快接压环，其特点是不需要用工具，徒手即能更换色谱柱。插入长度的确认需要用到Pre-Fix工具，以下是使用Pre-fix工具固定ClickTek金属压环的方法：

1. 提起Pre-fix工具的旋转部，将插入口对准进样口或检测器的孔（使用小孔用和中孔用的ClickTek压环时，与“0.43 0.5”的插入口对齐，使用大孔用ClickTek压环时，与“0.73”的插入口对齐）见图2。

图2

2. 将ClickTek压环安装到Pre-fix工具上，见图3。

图3

3. 将色谱柱插入到Pre-fix工具中，一直插到底，见图4。

图4

4. 将滚花螺丝穿过色谱柱并按顺时针方向旋转，直至滚花螺丝与压环接触，见图5。

图5

5. 确认色谱柱已插到Pre-fix工具的底部，一边压住色谱柱一边将滚花螺丝顺时针转动90°，见

图6

6. 拆下滚花螺丝，用镊子夹住压环，取下色谱柱（请务必用镊子夹住压环并取下，如果直接拉拽色谱柱可能导致色谱柱损坏），见图7。

图7

7. 确认压环已牢固地安装到色谱柱上，如果未牢固，请按照步骤5继续拧紧45°。

GC-2030 ClickTek金属压环固定毛细管色谱柱的插入长度见表4：

表4

以上为岛津GC两种不同类型压环安装色谱柱长度汇总。小伙伴们可以根据自己的仪器型号及相应检测器查询到具体的长度，用直尺来量取和确认长度。对于GC-2030 用ClickTek金属压环固定毛细柱时，也可以定期用直尺检查一下插入长度，来判断Pre-fix工具有没有被异物堵住，如果检查出长度有偏差，小伙伴们记得及时对Pre-fix工具进行维护或者更换。如想了解更多岛津GC使用的注意事项，大家别忘记持续关注岛津售后服务公众号哦！
