氘灯作为SPD-M40检测器必不可少的常用消耗品，承担了繁重的日常检测工作。春蚕到死丝方尽，蜡炬成灰泪始干，氘灯需定期更换，氘灯额定使用寿命约2000小时。2000小时后，建议更换。

SPD-M40氘灯更换流程是不同于SPD-M20A的，本文会针对SPD-M40的更换流程做出详细介绍。

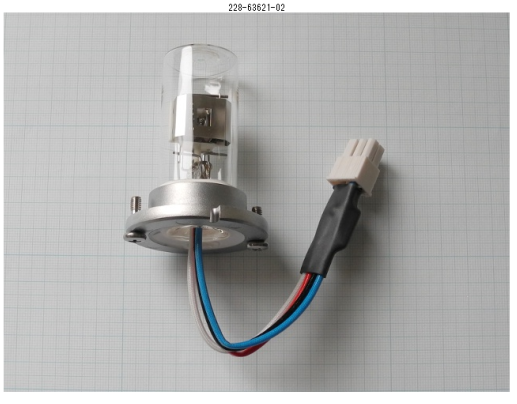

更换氘灯前请关闭仪器电源，并等待仪器降温至室温。并准备氘灯（228-63621-02）、螺丝刀。

更 换 流 程

1、关闭本仪器电源。

2、 打开正面面板和操作面板。

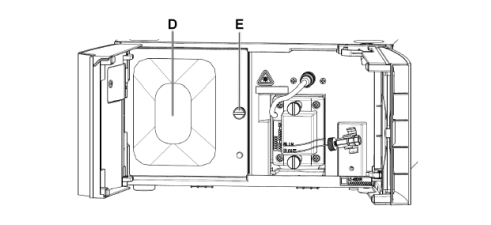

3、拧松灯盖板固定螺丝E，拆下灯盖板D。

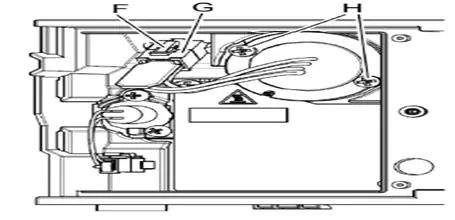

4、按住固定扣F，同时拉出接头G。

5、拧松D2灯固定螺丝H后，拔出D2灯。

6、 更换新灯时，请勿用手指碰触玻璃部分。如果新灯上粘附污垢，请用蘸取乙醇的擦镜纸擦除。

7、安装新灯后，交替拧紧D2灯固定螺丝H，并确保接头G确实插入。

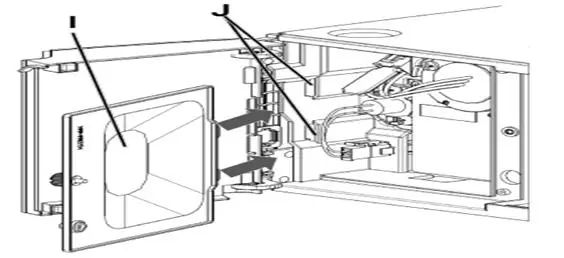

8、重新安装灯盖板，安装时使灯盖板的安装端插入面板的狭缝内，再拧紧灯盖板的固定螺丝，使其固定。

9、更换D2灯后，需设置曝光时间。

① 将色谱柱替换为二通1.6C（P/N：228-16004-13），并使用送液泵向流通池内注入水。确认流通池内无漏液。

② 打开电脑开始菜单，找到labsolutions-instrument maintenance Tools。

③ 选择SPD-M40 Utility以及相关仪器。

④ 点击图片（波长确认/校正），显示［波长确认／校正］窗口。

⑤ 单击 Exp（曝光时间）按钮，或者从［功能］菜单下的［曝光时间］中单击［自动设置］。将执行曝光时间的自动调整，并显示自动设定值。

⑥ 确认设定值后，单击［是］。更新曝光时间。

⑦ 进行光源能量的确认，单击图片（波长确认）或图片（波长确认／校正）。显示［波长确认］或［波长确认／校正］窗口。

⑧ 从［功能］菜单中单击［光量检查］。显示［光量检查］窗口。

⑨ 输入确认光量的［波长］及［电压阈值］（标准值），设置后单击［确定］，显示［波长确认／校正］窗口，开始光量测定。

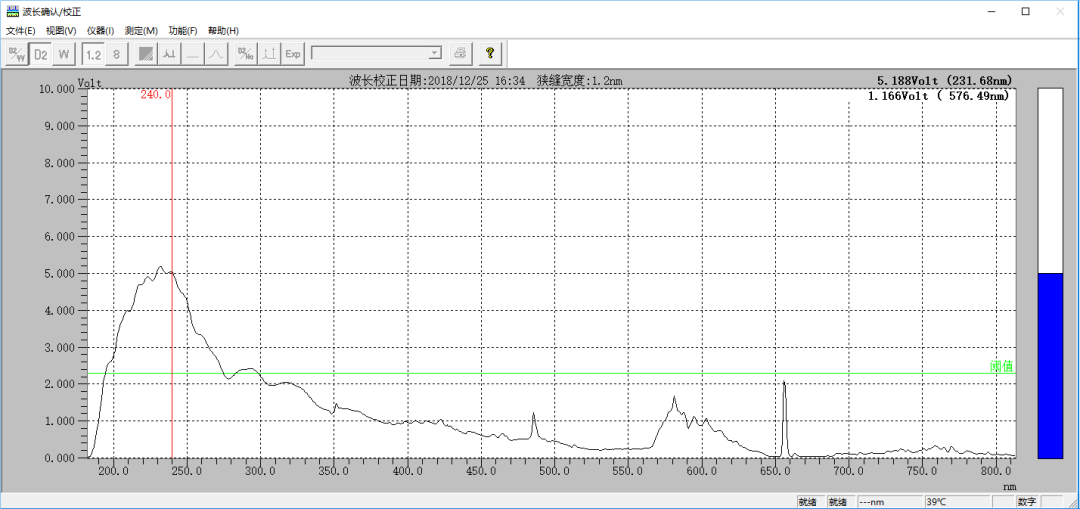

⑩ 确认窗口内显示的光量光谱中特定波长范围的最大光量值超过阈值。

使用D2灯时，确认200 nm～260 nm的最大光量超出阈值。再次从［功能］菜单中单击［光量检查］，可以结束检查。

标准请参考：

D2灯：200 nm～260 nm的最大光量≥2.3 V

光量超出阈值时，光谱右侧的确认波长光量栏显示为蓝色，未超出时显示为红色。
