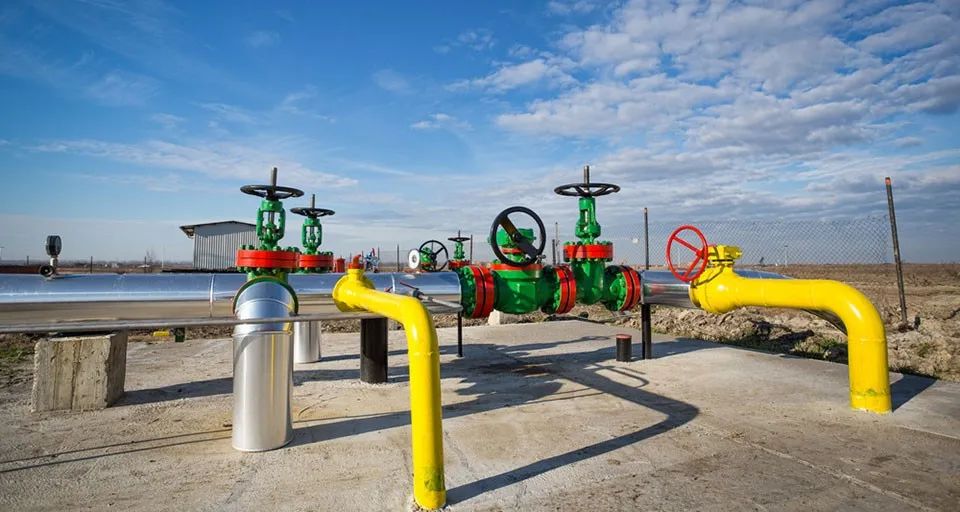

长逾8000公里世界最长！4000亿美元的“元首项目”，2019年12月2日下午，来自俄罗斯的天然气通过中俄东线天然气管道正式进入中国，揭开了我国天然气供应新的篇章，实现天然气进口多元化，进一步改善能源结构，对于保障我国能源安全具有重要意义。管道绵延几千公里起点黑龙江黑河、途径吉林、内蒙古、辽宁、河北、天津、山东、江苏、上海9个省区市，管道的运行将有助于沿线城市环境改善及天然气相关产业的发展。

天然气主要存在于油田、气田、煤层和生物生成气中，主要成分为CH4，还有少量的C2-C6烃类、H2、O2、N2、CO、CO2和H2S等无机气体。其中天然气组分及热量的计算、H2S的测定关系交易价格及运输应用安全，为天然气检测的核心指标，岛津专用天然气分析仪器和硫化物分析仪携手黑河首站，高效进行关键检测项目的分析，筑牢国门质量安全防线。

国门第一站 — 黑河首站

黑河首站是中俄东线天然气跨境管道的国门第一站，肩负着增压和计量两大重要任务。负责接收上游来自俄罗斯的天然气，并输送至下游分输压气站，确保正常流量。

中俄东线天然气管道全线投产后，我国每年计划从俄罗斯引进天然气将达到380亿立方米。如此体量的天然气，计量成为黑河首站另一个核心问题，黑河首站不但需要对国家强制的检测指标检测，还要对中俄计量协议规定的检测项目进行取样检测，判断天然气组分是否符合要求，进一步完成与俄罗斯站场和黑河首站在线检测分析数据的比对，筑牢国门质量安全防线。

☛ 关键检测指标

目前我国天然气质量必须符合GB/T17820-2012《天然气》国家标准，标准中对天然气高位发热量、总硫、硫化物、二氧化碳和水露点等指标都有严格规定。尤其发热量、硫化氢的分析关系产品交易价格及安全性，属于天然气计量的核心指标。

☛ 岛津系统气相成为黑河首站检测主力军

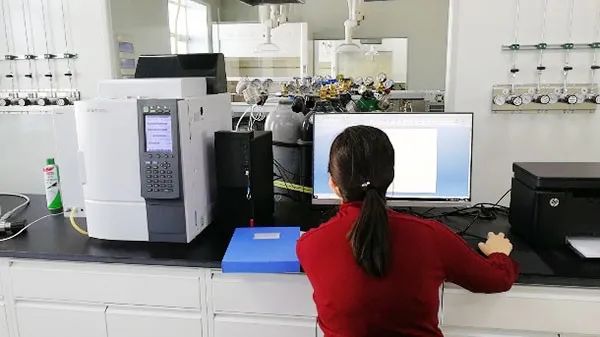

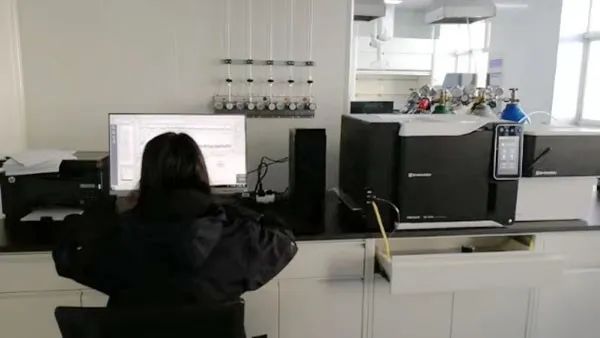

岛津公司积极配合中俄天然气管道项目，与黑河首站积极展开合作，并结合多年石化方面的分析经验，助力黑河海关完成天然气质量的把控。本次黑河首站主要配备了岛津成熟的天然气分析仪和硫化物分析仪，分别完成天然气组分和硫化物的测定，并能准确完成热值计算。

☛ 标准天然气分析

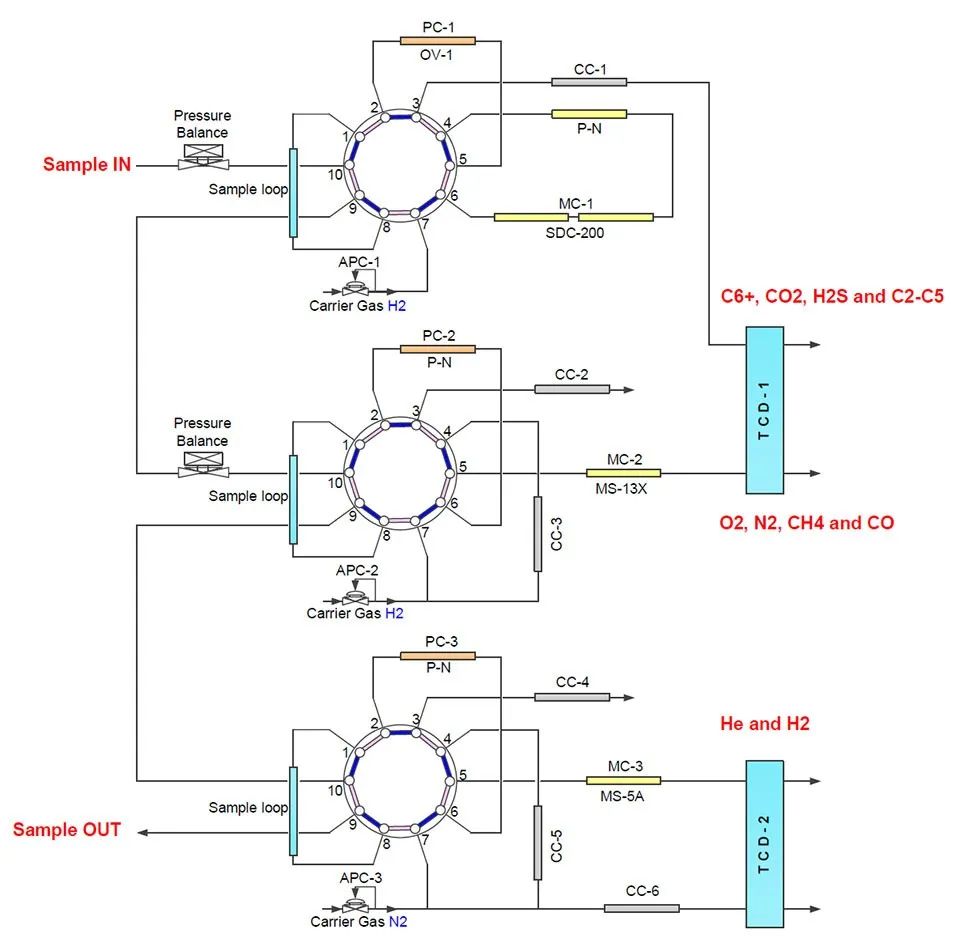

标准化的天然气分析仪可完全满足GB/T13610和GB/T 11062基本要求，完成对天然气详细组分分析的同时完成对高位发热量的计算。采用岛津三阀六柱系统，双热导检测器(TCD)完成天然气分析。流路图如下所示。

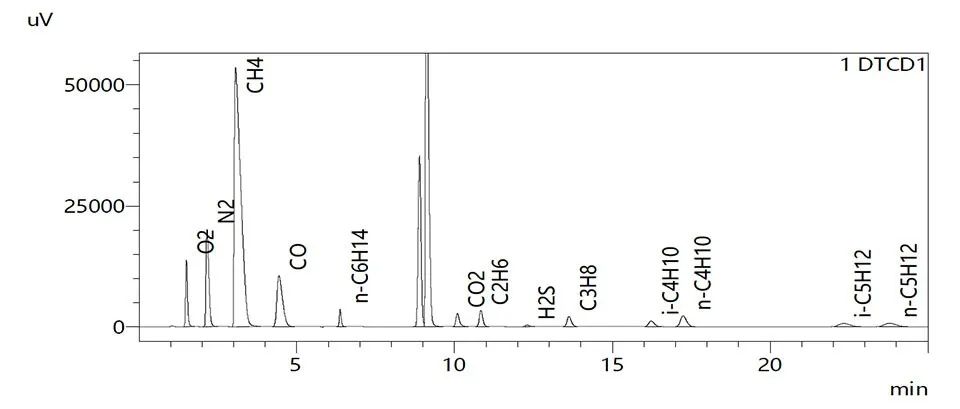

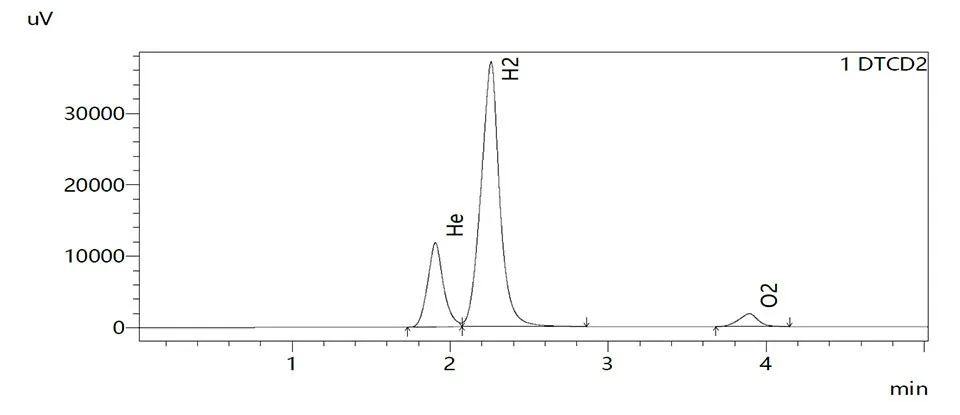

•典型天然气色谱图

☛ 硫化物分析

岛津公司目前可以提供多种硫化物检测方案，配有专用的火焰光度检测器（FPD）、脉冲火焰光度检测器（PFPD）和硫发光检测器（SCD）供用户选择，可满足不同样品中硫化物检测灵敏度的需求。其中本次黑河海关配备的是岛津全新的SCD检测器和FPD检测器，通过两种选择性检测器的搭配使用，实现天然气中高、低含量硫化物的测定。

•岛津SCD检测器集智能化操作、高稳定性、超高灵敏度、易于维护等特点与一身，轻松实现ppb级别硫化物的测定；

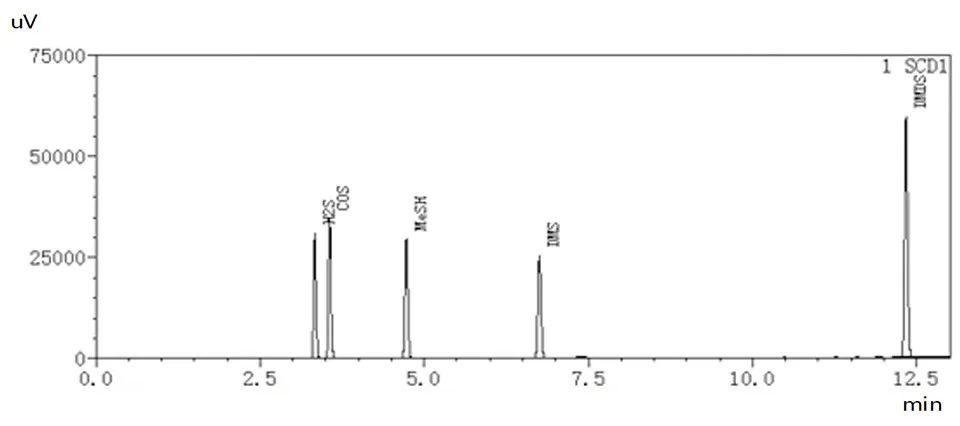

•典型色谱图

•配备全新结构喷嘴和先进双聚焦系统的FPD检测器，不但维护便利，也可实现高精度高灵敏度分析；

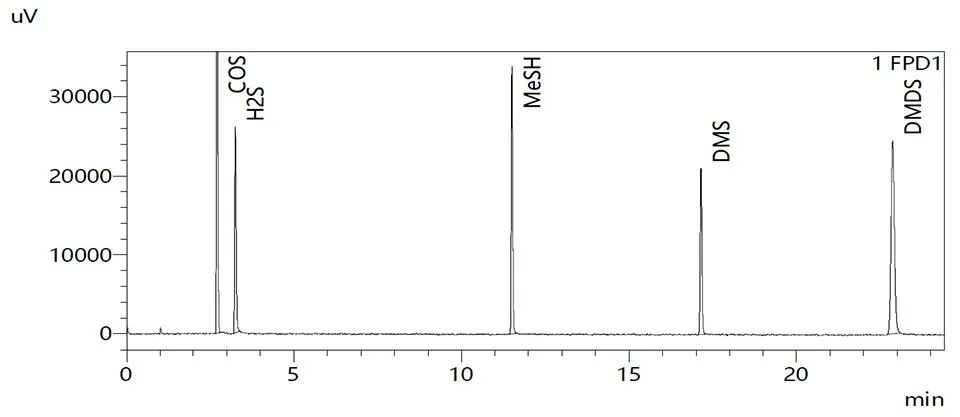

•典型色谱图

天然气分析是石化、能量交易中很重要的色谱分析项目，针对不同蕴藏状态的天然气，根据分析要求，岛津可提供的不同的解决方案，除上述常规天然气分析方案外（25min），还可提供快速天然气分析（10min）、超快速天然气分析（5min，使用岛津特有BID检测器）以及扩展天然气分析方案，客户可根据不同需求咨询岛津分析中心系统气相组。

撰稿人：彭树红
