来源：分析测试百科网
橡胶硫化测试仪，简称为硫化仪或硫变仪，是指在橡胶硫化过程中连续测定胶料硫化性能的全部变化，并具有较高的测试精度的仪器，生产橡胶制品的厂家可以用它进行橡胶的均匀性、重现性、稳定性的测试。并且进行橡胶配方设计和检测，目前主要应用于批量生产橡胶硫化特性的检测和管控。根据其有无转子分为：有转子流变仪、无转子流变仪。

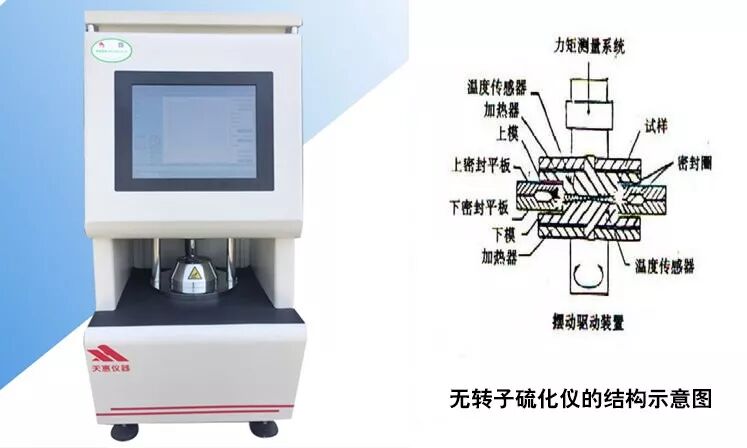

有转子流变仪及无转子流变仪的主要区别：
有转子流变仪测试时试样温度达到稳定所需要时间长；而无转子则较快。
有转子的转子与胶料产生的磨擦力也计入胶料剪切模量的数据中，对数据的重现性有一定的影响。
硫化曲线
ML——最低转矩，N·m（kgf·cm）
MH——到达规定时间之后仍然不出现平坦曲线或最高转矩的硫化曲线，所达到的最高转矩N·m（kgf·cm）
TS1——从实验开始到曲线由最低转矩上升0.1 N·m（kgf·cm）时所对应的时间，MIN
TS2——从实验开始到曲线由最低转矩上升0.2 N·m（kgf·cm）时所对应的时间，MIN
TC（x）——试样达到某一硫化程度所需要的时间，即试样转矩达到ML+X（MH-ML）时
所对应的时间，MIN（注：如X取值0.5，即TC50，X取.9，即TC90） 4.4.硫检参数的意义：
ML：表示胶料的流动性，ML越低，流动性越好，反之，越差。
MH：表征胶料的胶料的剪切模量、硬度、定伸强度和交联密度，一般MH越低，硬度越低，MH越高，硬度
越高。
TS2：表征胶料的操作安全性，TS2越短，表示胶料越容易发生死料，产品在生产时容易产生缺料不良。反之，
TS2越长，虽然操作安全性提高，但是产效会变低，成本会增加很多，故TS2对胶料的加工、配方设计
具有很重要的意义。
TC90：主要用来评估胶料在成型生产时的一次加硫条件,TC90过长表示硫化速度偏慢，会导致产品硬度低，
产效低。
返回首页
