扫描电镜可粗略分为镜体和电源电路系统两部分。镜体部分由电子光学系统、信号收集和显示系统以及真空抽气系统组成。

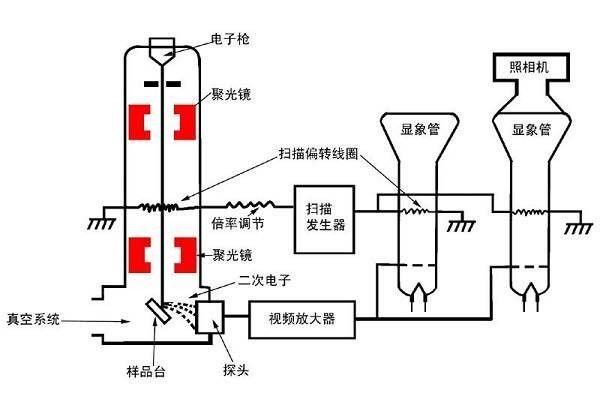

图1 扫描电镜结构示意图

由电子枪，电磁透镜，扫描线圈和样品室等部件组成。其作用是用来获得扫描电子束，作为信号的激发源。为了获得较高的信号强度和图像分辨率，扫描电子束应具有较高的亮度和尽可能小的束斑直径。

检测样品在入射电子作用下产生的物理信号，然后经视频放大作为显像系统的调制信号。现在普遍使用的是电子检测器，它由闪烁体，光导管和光电倍增器所组成。

真空系统的作用是为保证电子光学系统正常工作，防止样品污染，一般情况下要求保持10-4~10-5Torr的真空度。

电源系统由稳压，稳流及相应的安全保护电路所组成，其作用是提供扫描电镜各部分所需的电源。
